分体式直流充电桩_深圳市鸿嘉利新能源有限公司

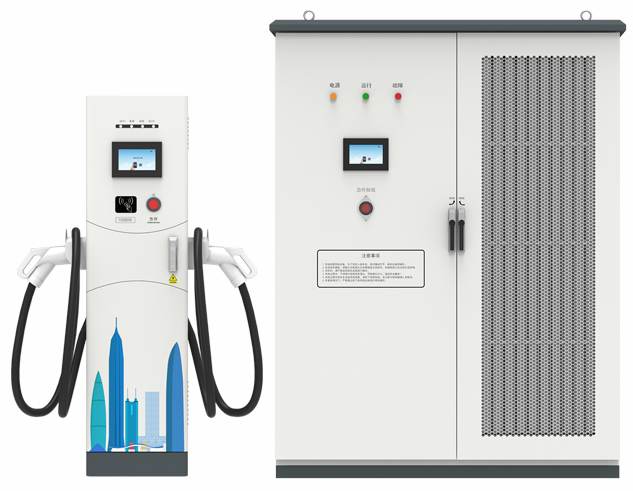

分体式直流充电桩适用于在电动汽车充电站为电动汽车进行直流快速充电，采用分体式设计，充电机独立承载和安装，单独散热，环境适应性好。系统由模块化直流充电柜和直流充电桩两部分组成，主要由主控模块、电源模块、触摸屏、读卡器、LED指示、电能表、充电枪、急停按钮等部分组成。分体式直流充电桩主要适用于城市专用充电站(公交车、出租车、公务车、环卫车、物流车、工程车等)、城市公共充电站(私家车、通勤车、大巴车、网约车)、城际高速公路充电站等需要直流快速充电的场合。

分体式直流充电桩技术参数

产品型号	DCF240L	DCF360F	DCF480H/J	DCF600J
额定功率	240KW	360KW	480KW	600KW
功率柜
用户界面	7寸高亮彩色触摸屏
安装方式	立式
走线方式	下进下出
设备尺寸	18207502150mm
输入电压	AC380V±15%
输入频率	45~65Hz
输出电压	200-750V
输出电流范围	0-792A	0-1188A	0-1584A	0-1980A
充电终端
用户界面	7寸LCD彩色显示触摸屏
安装方式	立式
终端尺寸	4602651700mm
输入交流电压	AC220V±15%
输入频率	45~65Hz
输入直流电压	200-750DC
输出直流电压	200-750VDC
单枪输出最大电流	250A
单终端枪数量	2	2	2	2
充电枪总数量	12	6	8/10	10
枪线长度	5m
计量精度	1 级
电气指标
限流保护值	≥110%
稳压精度	≤±0.5%
稳流精度	≤±1%
纹波系数	≤±0.5%
效率	≥95.2%
功率因数	≥0.99（50%负载以上）
谐波含量THD	≤5%（50%负载以上）
功能设计
充电模式	自动充满/定电量/定金额/定时间
充电方式	刷卡充电/扫码充电
支付方式	刷卡支付/扫码支付
通信接口	以太网 3G/4G
安全设计
执行标准	GB/T20234、GB/T18487、GB/T27930、NB/T33008
安全功能	充电枪温度检测、过压保护、欠压保护、过载保护、短路保护、接地保护、过温保护、低温保护、绝缘监测保护、极性反接保护、防雷保护、急停保护、漏电保护
环境指标
工作温度	-25℃~+55℃
工作湿度	5%~95%无凝霜
工作海拔	<2000m
防护等级	IP54
冷却方式	风冷
噪声控制	≤60dB
MTBF	100,000 小时
